Świetliki ścienne
Elastyczne projektowanie pod kątem kształtu, koloru i funkcji
Zalety w skrócie
Naświetle pasmowe W|R
Wydajność energetyczna
- Perfekcyjna izolacja termiczna z ogólnym certyfikatem nadzoru budowlanego
- Kompletny, modułowy system, składający się z licznych, doskonale do siebie dopasowanych i innowacyjnych komponentów indywidualnych
- Metalowe części wewnętrzne i zewnętrzne, zarówno w konstrukcji nośnej, jak i w systemach klapowych, są od siebie całkowicie odseparowane termicznie
- Przeszklenia z tworzywa sztucznego z najniższym współczynnikiem przenikania ciepła
- Wszystkie warianty przeszkleń osiągają najwyższą klasę powietrznoszczelności wg normy EN 12207 aż po klasę 4
Stabilność, bezpieczeństwo i system oddymiania i odprowadzania ciepła (RWA)
- Efektywne działanie odciągające przy użyciu wyciągu dymowego W | R systemu CI (DIN EN 12101-2) w wersji seryjnie tandemowej
- Szybkie otwieranie w razie pożaru przez załączenie termiczne, załączenie zdalne termiczne i zdalne załączenie CO2 lub zdalne załączenie elektryczne
- Wszystkie urządzenia do odciągania dymu i ciepła można również łączyć z instalacjami wentylacyjnymi
- Maksymalna stabilność systemów klapowych w pozycji otwartej dzięki poprzecznicom wieloprzegubowym ze sprężystym łożyskowaniem
- Oferujemy klientom profesjonalną i okresową konserwację
Atestowane i certyfikowane
Ogólny Certyfikat Nadzoru Budowlanego (ABZ): Niemiecka informacja dot. stosowania
Ogólny Certyfikat Nadzoru Budowlanego (ABZ) jest przyznawany przez Niemiecki Instytut Techniki Budowlanej (DIBt). Ten certyfikat stanowi ocenę możliwości stosowania lub używania wyrobu budowlanego w odniesieniu do wymagań nadzoru budowlanego.
Certyfikat jakości LAMILUX – na jego podstawie przedkładamy dowód, że system wykorzystania światła został z pełną konsekwencją wyprodukowany zgodnie z atestami produktów oraz wymaganymi przez nie standardami technicznymi, jak i następnie zrealizowany w praktyce. Zawsze dotrzymujemy obietnic!
Świadectwa kontroli i aprobaty europejskie
- Właściwości termoizolacyjne atestowane wg normy EN ISO 10077-1
- Wodoszczelność przy ulewnym deszczu atestowana wg normy EN 12208
- Powietrznoszczelność atestowana wg normy EN 12207
- Charakterystyka pożarowa przeszklenia sklasyfikowana wg EN 13501-1.
- Wytapialność przeszklenia udokumentowana wg DIN 18230-1
- Systemy oddymiania i odprowadzania ciepła atestowane w wersji jedno- i dwuklapowej oraz sklasyfikowane wg normy EN 12101-2
Warianty sprzętu

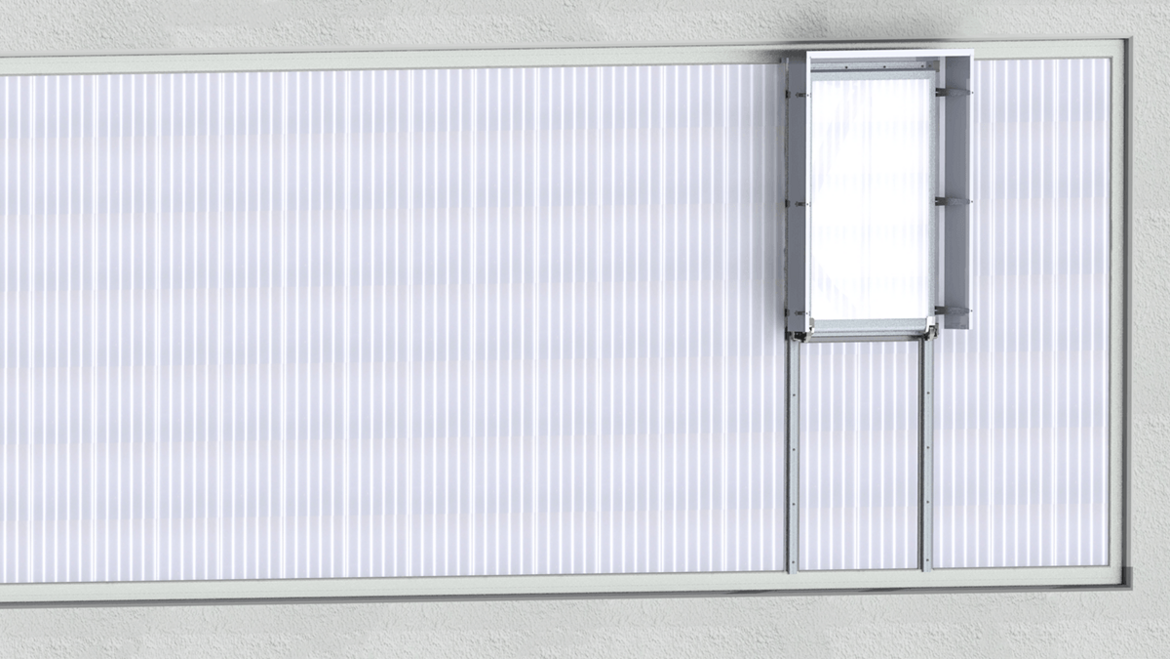

Naświetle pasmowe W | R

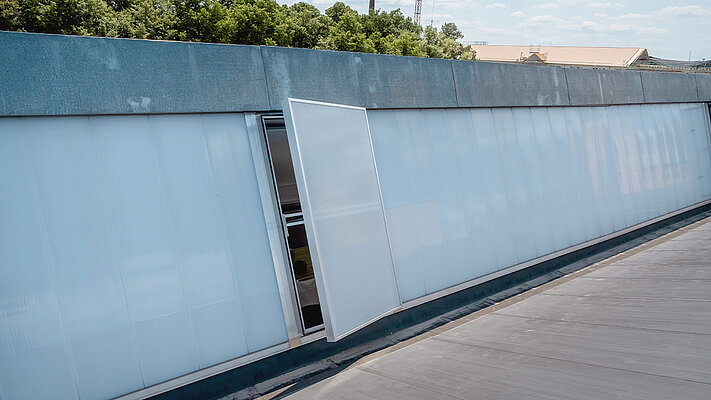

Systemy klapowe do systemów oddymiania i odprowadzania ciepła oraz wentylacji
- Integracja w postaci klapy pojedynczej lub tandemowej klapy pojedynczej
- Uruchamianą ręcznie lub zautomatyzowaną urządzeniami sterującymi funkcję wentylacji zapewniają silniki elektryczne (24 V/230 V) z napędem skokowym wrzecionowym lub pneumatyczne agregaty napędowe z siłownikami pneumatycznymi
- Szybkie otwieranie w razie pożaru przez załączenie termiczne, załączenie zdalne termiczne i zdalne załączenie CO2 lub zdalne załączenie elektryczne
- Energooszczędne wysterowywanie systemów klap z funkcją naturalnej wentylacji nawiewnej i wywiewnej z zestawem czujników wiatru i deszczu oraz dodatkowymi urządzeniami sterującymi
- Optymalna szczelność na ulewny deszcz dzięki spawanej ramie uszczelniającej
- Optymalna izolacyjność
Parametry i wartości
Naświetle pasmowe W | R
Aerodynamicznie skuteczna powierzchnia otworu systemu klapowego
Przy nachyleniu powierzchni przeszklenia 30°
| Wysokość (mm) | Szerokość (mm) | ||||
|---|---|---|---|---|---|
| 1000 | 1500 | 2000 | 2100 TS* | 4200 TS* | |
| 830 | 0,52 m² | 0,77 m² | 1,02 m² | 1,03 m² | 1,91 m² |
| 1100 | 0,67 m² | 0,97 m² | 1,29 m² | 1,32 m² | 2,39 m² |
| 1400 | 0,81 m² | 1,21 m² | 1,61 m² | 1,56 m² | 2,99 m² |
| 1690 | 0,96 m² | 1,43 m² | 1,91 m² | 1,85 m² | 3,54 m² |
* tylko jako podwójny seryjny RWG
Aerodynamicznie skuteczna powierzchnia otworu systemu klapowego
Przy nachyleniu powierzchni przeszklenia 45°
| Wysokość (mm) | Szerokość (mm) | ||||
|---|---|---|---|---|---|
| 1000 | 1500 | 2000 | 2100 TS* | 4200 TS* | |
| 830 | 0,52 m² | 0,77 m² | 1,02 m² | 1,03 m² | 1,91 m² |
| 1100 | 0,68 m² | 1,00 m² | 1,33 m² | 1,32 m² | 2,44 m² |
| 1400 | 0,84 m² | 1,25 m² | 1,66 m² | 1,59 m² | 2,99 m² |
| 1690 | 0,99 m² | 1,49 m² | 1,98 m² | 1,89 m² | 3,54 m² |
* tylko jako podwójny seryjny RWG
Aerodynamicznie skuteczna powierzchnia otworu systemu klapowego
Przy nachyleniu powierzchni przeszklenia 60°
| Wysokość (mm) | Szerokość (mm) | ||||
|---|---|---|---|---|---|
| 1000 | 1500 | 2000 | 2100 TS* | 4200 TS* | |
| 830 | 0,50 m² | 0,74 m² | 0,99 m² | 0,96 m² | 1,84 m² |
| 1100 | 0,65 m² | 0,97 m² | 1,29 m² | 1,23 m² | 2,39 m² |
| 1400 | 0,81 m² | 1,21 m² | 1,61 m² | 1,53 m² | 2,93 m² |
| 1690 | 0,96 m² | 1,41 m² | 1,87 m² | 1,82 m² | 3,47 m² |
* tylko jako podwójny seryjny RWG
Aerodynamicznie skuteczna powierzchnia otworu systemu klapowego
Przy nachyleniu powierzchni przeszklenia 90°
| Wysokość (mm) | Szerokość (mm) | ||||
|---|---|---|---|---|---|
| 1000 | 1500 | 2000 | 2100 TS* | 4200 TS* | |
| 830 | 0,49 m² | 0,73 m² | 0,97 m² | 0,94 m² | 1,81 m² |
| 1100 | 0,64 m² | 0,95 m² | 1,26 m² | 1,21 m² | 2,31 m² |
| 1400 | 0,80 m² | 1,19 m² | 1,58 m² | 1,51 m² | 2,88 m² |
| 1690 | 0,94 m² | 1,38 m² | 1,84 m² | 1,78 m² | 3,41 m² |
* tylko jako podwójny seryjny RWG
