Naświetle pasmowe systemu CI
Nieprzerwane oświetlenie światłem dziennym

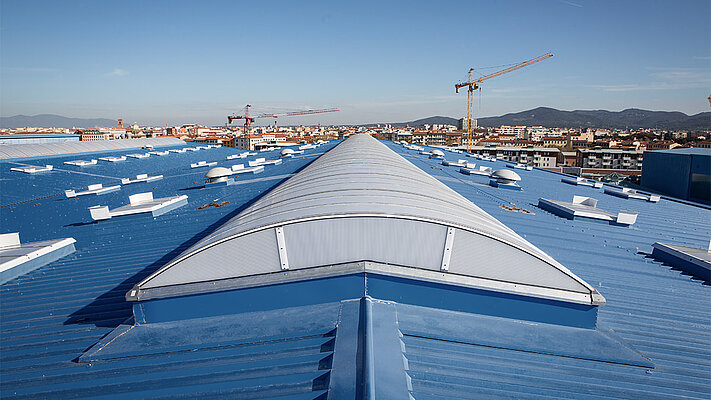

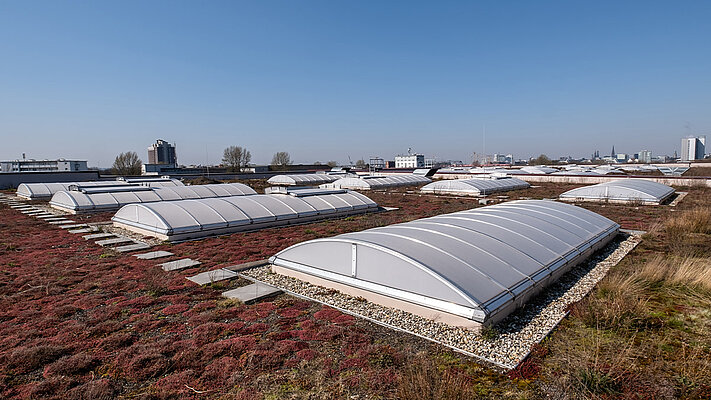

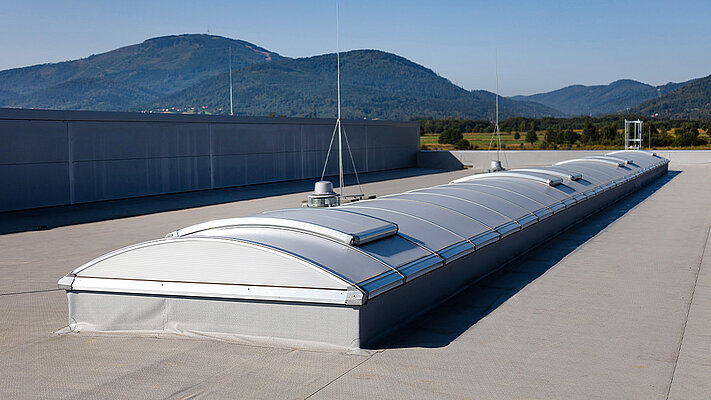

Pasma świetlne łukowe

Pierwsze na świecie naświetle pasmowe z przetestowaną wodoszczelnością


Zalety w skrócie

Naświetle pasmowe B


Efektywność energetyczna

  • NOWOŚĆ: Pierwsze łukowe pasma świetlne z przetestowaną szczelnością do klasy A zgodnie z ETA 09/0347
  • Zintegrowany, modułowy system składający się z wielu idealnie dopasowanych i innowacyjnych komponentów
  • Doskonała izolacja cieplna z europejską homologacją
  • Wewnętrzne i zewnętrzne elementy metalowe, zarówno w konstrukcji nośnej, jak i w strukturze klap, są od siebie całkowicie oddzielone termicznie
  • Zastosowanie izotermicznego konwertera obciążenia (ITL) - komponentu umożliwiającego zastosowanie materiału o doskonałych właściwościach termoizolacyjnych w punkcie zakotwienia
  • Wypełnienia o wyjątkowo niskich współczynnikach przenikania ciepła
  • Ułatwiona ocena LCA: Dla naszych łukowych pasm świetlnych typu B dostępna jest kompleksowa deklaracja produktu zgodna z normą ISO EN 15804

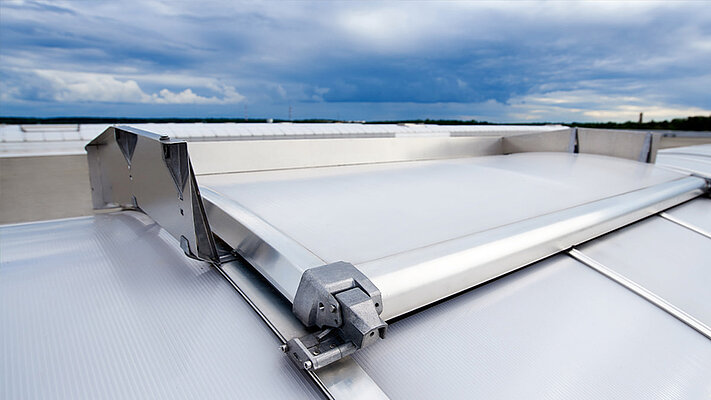

Oddymianie i wentylacja

  • NOWOŚĆ: klapa oddymiająca i napęd wentylacyjny są teraz dostępne także w wersji z silnikiem 48 V
  • Skuteczne działanie wentylacyjne klap Smoke Lift B (DIN EN 12101-2) w wersji jedno- i dwuskrzydłowej
  • W przypadku pożaru klapy są szybko otwierane za pomocą wyzwalacza termicznego, zdalnego wyzwalacza termicznego i CO2 lub zdalnego wyzwalacza elektrycznego
  • Wszystkie systemy oddymiania i odprowadzania ciepła można również łączyć z systemami wentylacji

Stabilność

  • NOWOŚĆ: projektowe obciążenie śniegiem do 4,4 kN/m² (zgodnie z Eurokodem)
  • NOWOŚĆ: dzięki naszemu wypełnieniu GFUP, materiałowi kompozytowemu wykonanemu z włókien szklanych i żywicy poliestrowej, osiągamy klasę odporności na gradobicie HW5 zgodnie z wytycznymi VKF
  • Dzięki naszemu Działowi Kompozytów i związanej z nim wiedzy specjalistycznej, nasze wypełnienia GFUP są szczególnie odporne na promieniowanie UV, warunki atmosferyczne i agresywne chemicznie emisje
  • Pierwsze na świecie łukowe pasma świetlne o sprawdzonej wodoszczelności w warunkach ulewnego deszczu i burzy (DRI 3,0 m/s²)
  • Nasze łukowe pasma świetlne typu B są gotowe do użycia w formacie BIM - do pobrania na stronie bimobject.com
  • Niezwykła stabilność w stanie otwartym gwarantowana przez elastyczne wieloprzegubowe trawersy połączone bezpośrednio z konstrukcją klapy

Bezpieczeństwo

  • Zabezpieczenie przed upadkiem podczas instalacji, ważne przez 1 rok od daty produkcji
  • Opcjonalnie: stałe zabezpieczenie przed upadkiem może być zapewnione przez różne dostępne systemy
  • Zapewniamy profesjonalną i regularną konserwację

Atestowane i certyfikowane

Europejski Certyfikat Techniczny (European Technical Approval) ETA: W badaniach naświetli pasmowych B systemu CI podstawę oceny stanowiły wytyczne certyfikacji (ETAG) opracowane przez Europejską Organizację Certyfikatów Technicznych. Certyfikat wydany firmie LAMILUX uwzględnia wszystkie cechy produktu istotne z punktu widzenia spełnienia wymagań prawa budowlanego poszczególnych krajów członkowskich UE.

Ogólny Certyfikat Nadzoru Budowlanego (ABZ): Niemiecka informacja dot. stosowania
Ogólny Certyfikat Nadzoru Budowlanego (ABZ) jest przyznawany przez Niemiecki Instytut Techniki Budowlanej (DIBt). Ten certyfikat stanowi ocenę możliwości stosowania lub używania wyrobu budowlanego w odniesieniu do wymagań nadzoru budowlanego.

Certyfikat jakości LAMILUX – na jego podstawie przedkładamy dowód, że system wykorzystania światła został z pełną konsekwencją wyprodukowany zgodnie z atestami produktów oraz wymaganymi przez nie standardami technicznymi, jak i następnie zrealizowany w praktyce. Zawsze dotrzymujemy obietnic!



Świadectwa kontroli i aprobaty europejskie

  • Zgodnie z Europejską Aprobatą Techniczną ETA 09/0347
  • Spełnia wymagania norm europejskich w zakresie wytrzymałości na obciążenia śniegiem i wiatrem
  • Klasa NRO, BroofT1
  • Właściwości termoizolacyjne przebadane wg ETAG 010
  • Wodoszczelność przebadana wg ETAG 010
  • Wytrzymałość na przepalenie wykazana wg DIN 18234-3
  • Charakterystyka pożarowa przeszklenia sklasyfikowana wg DIN 4102-2 oraz EN 13501-1
  • Wytapialność przeszklenia udokumentowana wg DIN 18230-1
  • Przeszklenie atestowane jako „twarde zadaszenie“ wg DIN 4102-7
  • Systemy oddymiania i odprowadzania ciepła atestowane w wersji jedno- i dwuskrzydłowej oraz sklasyfikowane wg normy EN 12101-2
  • Atestowana krata zabezpieczająca przed upadkiem wg GS-BAU-18 zapewniająca trwałe zabezpieczenie przed upadkiem
