Świetlik modułowy LAMILUX Modular Glass Skylight MS78
Najlepsze połączenie
Zalety w skrócie

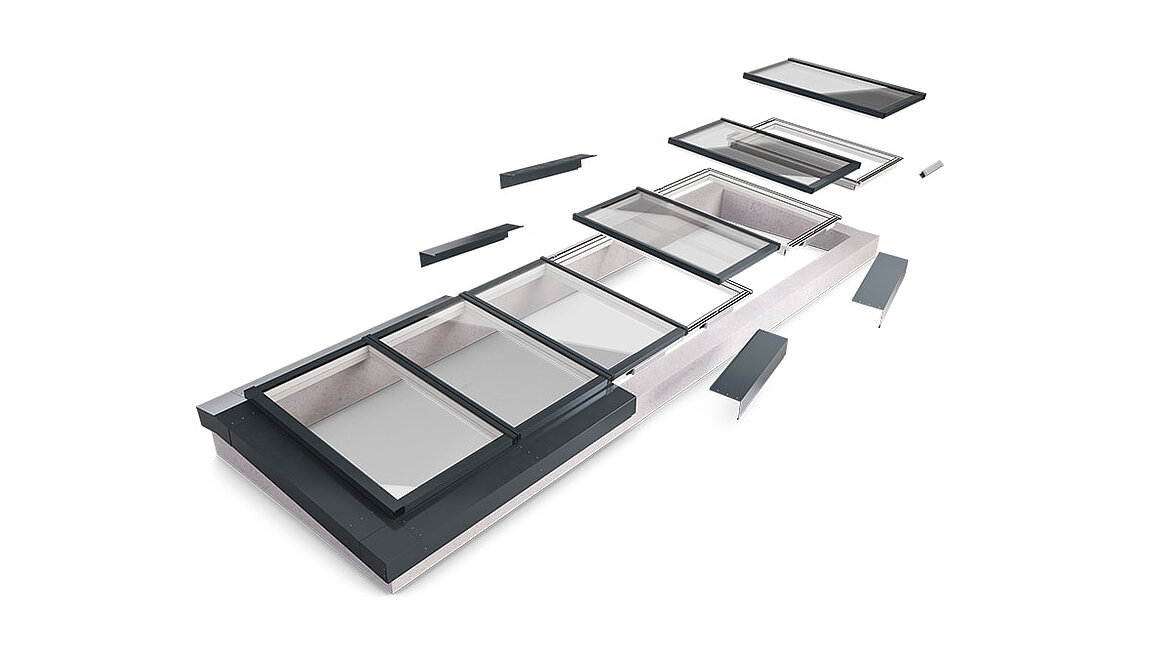

Świetlik modułowy LAMILUX Modular Glass Skylight MS78
Konstrukcja
- Jednolity wygląd otworów wentylacyjnych i stałych elementów dzięki natywnej integracji automatyki (NFI)
- Uproszczona konstrukcja w obszarze wewnętrznym dzięki otworom wentylacyjnym z niewidocznymi, wbudowanymi napędami
- Zrównoważony cykl materiałowy produktu dzięki recyklingowi materiałów pochodzących z jednego źródła
Komfort
- Precyzyjny montaż dzięki zastosowaniu rowka V i samonastawnego łączenia modułów (SAM)
- Zoptymalizowany proces budowy dzięki kompletnemu, jednoetapowemu montażowi od strony dachu, obejmującemu paroszczelne połączenie
- Proste i bezpieczne połączenie z dachem dzięki wykorzystaniu specyficznej dla systemu technologii łączenia
- Bezpośredni montaż na betonowych, stalowych lub drewnianych podkonstrukcjach nośnych bez konieczności stosowania dodatkowych profili montażowych i poziomujących
Dopływ światła dziennego i świeżego powietrza
- Duża powierzchnia przeszklenia dzięki wymiarom modułów do 1,30 m x 3,00 m
- Pełna powierzchnia doświetlenia dzięki otworom wentylacyjnym bez trawersu
- Maksymalna powierzchnia wentylacji dzięki nieograniczonemu układowi otworów wentylacyjnych
Bezpieczeństwo
- Maksymalne bezpieczeństwo od pierwszego poziomu uszczelnienia dzięki przylegającemu profilowi odwadniającemu (SEP)
- Najlepsze standardy jakości dzięki zastosowaniu wysokiego stopnia prefabrykacji
- Cały system zapewnia izolacyjność termiczną znacznie przewyższającą wymogi prawne, co przekłada się na niższe koszty i oszczędność energii
- Bezpieczeństwo dzięki długiej żywotności całego systemu
Świetlik modułowy LAMILUX Modular Glass Skylight MS78
Unikalne połączenie sprawdzonych świetlików LAMILUX z innowacyjnymi rozwiązaniami w zakresie szklanych dachów
Od ponad 70 lat zdobywamy rynek dzięki innowacyjnym i dopracowanym świetlikom dachowym. Nieustannie udoskonalamy nasze świetliki, aby oferować najbardziej zaawansowane technicznie rozwiązania dostępne na rynku. Naszą ambicją jest zaoferowanie klientom i realizowanym przez nich projektom czegoś więcej: większej funkcjonalności, większej efektywności energetycznej, bogatszego wzornictwa, większej ilości światła dziennego, większej ilości świeżego powietrza, większego bezpieczeństwa, większej różnorodności i większej swobody projektowania. Aby to osiągnąć, nie tylko stale udoskonalamy każdy z naszych świetlików, ale także łączymy niepowtarzalne zalety poszczególnych modeli świetlików i uzupełniamy je o nowatorskie rozwiązania, które przynoszą użytkownikom maksymalne korzyści.
Niezliczona liczba pomyślnie zrealizowanych projektów potwierdza wyjątkowe zalety naszych sprawdzonych świetlików dachowych LAMILUX Glass Skylight FE i LAMILUX Glass Roof PR60.
System LAMILUX Glass Skylight FE wyróżnia się krótkim czasem dostawy dzięki zautomatyzowanym procesom produkcyjnym, najwyższymi standardami jakości wynikającymi z wysokiego stopnia prefabrykacji oraz możliwością łatwego i bezpiecznego montażu na dachu dzięki zastosowaniu autorskiej technologii łączenia.
LAMILUX Glass Roof PR60 umożliwia doświetlenie na dużych powierzchniach dzięki przeszkleniom wieloszybowym, przyczynia się do ochrony budynków dzięki bezpiecznemu odwadnianiu dachu szklanego z dwoma poziomami odpływu i oferuje wysoki komfort wentylacji ze względu na zastosowanie otworów wentylacyjnych o różnej średnicy.Połączyliśmy te zalety produktu i wzbogaciliśmy go o innowacyjne rozwiązania w zakresie szklanych dachów.
W rezultacie powstał świetlik modułowy LAMILUX Modular Glass Skylight MS78, który łączy w sobie najlepsze cechy dwóch sprawdzonych modeli świetlików i dodatkowo inspiruje innowacjami w zakresie szklanych dachów.

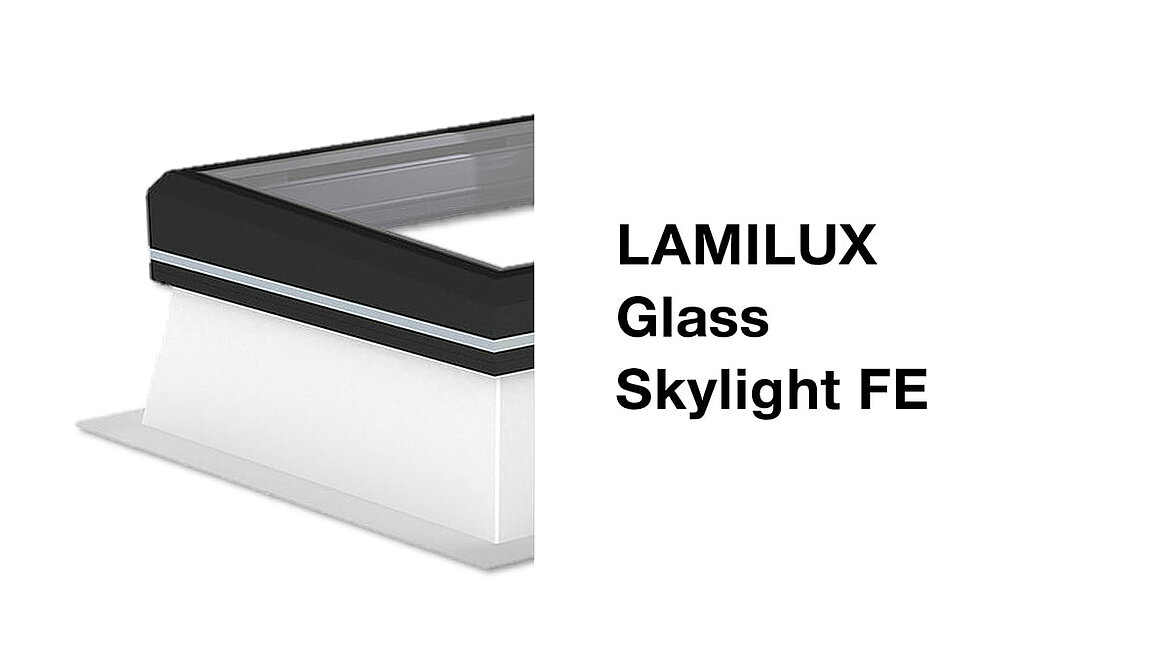

Wykorzystaj zalety świetlika Glass Skylight FE
- Krótki czas realizacji dostaw dzięki oszczędnym i zautomatyzowanym procesom
- Najlepsze standardy jakości dzięki zastosowaniu wysokiego stopnia prefabrykacji
- Proste i bezpieczne połączenie z dachem dzięki wykorzystaniu specyficznej dla systemu technologii łączenia
Nowy model LAMILUX Glass Roof daje dużą swobodę projektowania, ponieważ jest dostępny w szerokościach do 3,00 m i różnych długościach. Nowy świetlik modułowy LAMILUX Modular Glass Skylight MS78 może być montowany pod kątem nachylenia od 5° do 30° w zależności od potrzeb. W połączeniu z płaską konstrukcją powierzchni szklanej i profilem ramy po stronie okapu umożliwia to optymalne odprowadzanie wody, eliminując problem zabrudzonych krawędzi i zapewniając czystsze powierzchnie szklane. Świetlik modułowy LAMILUX Modular Glass Skylight MS78 gwarantuje zoptymalizowany dopływ światła dziennego dzięki wysokiemu udziałowi przeszklenia w modułach, a także pełne powierzchnie świetlne dzięki otworom wentylacyjnym bez trawersu. Można dowolnie zaplanować liczbę otworów wentylacyjnych w konstrukcji MS78, również w modułach sąsiadujących ze sobą. W ten sposób świetlik LAMILUX Modular Glass Skylight MS78 zapewnia największą powierzchnię wentylacyjną i doskonały dopływ świeżego powietrza i tlenu do budynku. Świetlik modułowy LAMILUX Modular Glass Skylight MS78 nie tylko zachwyca pod względem ilości wpadającego do wnętrza światła dziennego i świeżego powietrza, ale także wyznacza nowe standardy pod kątem wzornictwa. Jest to możliwe, ponieważ system NFI zastosowany w modelu MS78 sprawia, że otwory wentylacyjne i elementy stałe wyglądają jednolicie, zarówno od wewnątrz, jak i od zewnątrz. Zastosowanie niewidocznych napędów do otworów wentylacyjnych pozwala również uzyskać minimalistyczny wygląd we wnętrzu. Świetlik modułowy LAMILUX Modular Glass Skylight MS78 wyróżnia się również pod względem bezpieczeństwa. Gwarantuje najwyższy poziom bezpieczeństwa już od pierwszego poziomu uszczelnienia dzięki przylegającemu profilowi odwadniającemu (SEP), najlepsze standardy jakości wynikające z wysokiego stopnia prefabrykacji, a także trwałe i łatwe w pielęgnacji materiały i powierzchnie. Ponadto klient może cieszyć się krótkim czasem dostawy dzięki zautomatyzowanym procesom, a także możliwością łatwego i bezpiecznego montażu na dachu dzięki zastosowaniu autorskiej technologii łączenia świetlików modułowych LAMILUX Modular Glass Skylight MS78.

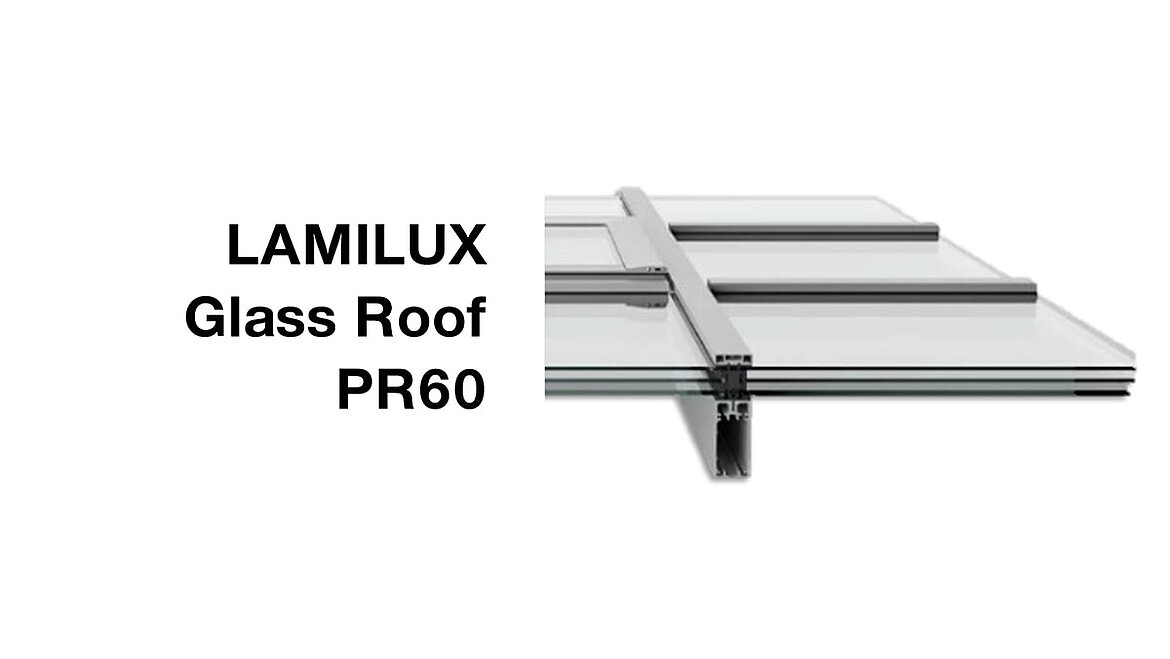

Wykorzystaj zalety szklanego dachu Glass Roof PR60
- Duże obszary doświetlenia dzięki wielopanelowemu przeszkleniu
- Sprawdzony system odwadniania dachów szklanych z dwoma poziomami odprowadzania wody opadowej i wykroplin
- Wysoki poziom komfortu wentylacji dzięki zastosowaniu otworów wentylacyjnych o różnej średnicy
Konfigurator produktu
Stwórz własny wariant produktu, korzystając z dynamicznego okna dialogowego z podglądem 3D w czasie rzeczywistym. Następnie udostępniaj, zamawiaj jednym kliknięciem lub pobieraj obiekty BIM, modele CAD 2D i 3D, obrazy, rysunki gabarytowe lub arkusze danych w wybranym formacie pliku.
Doskonała wiadomość dla projektanta
Przy użyciu BIM lub bez niego – projektant uzyskuje dostęp do arkusza danych w formacie PDF zawierającego wszystkie właściwości techniczne, w tym aktywny model 3D, rysunek gabarytowy i łącze do konfiguracji, czyli do dokumentu typu „wszystko w jednym” dla wybranego wariantu produktu. Można wygenerować go samodzielnie w każdej chwili.
Warianty
Świetlik modułowy LAMILUX Modular Glass Skylight MS78
Warianty przeszkleń
Nasza oferta opcji przeszklenia uwzględnia następujące czynniki
- Dopływ światła dziennego – przezroczystość i rozproszenie światła
- Energooszczędność / izolacja termiczna
- Ochrona przeciwsłoneczna / izolacja termiczna
- Izolacyjność akustyczna
- Stała ochrona przed upadkiem

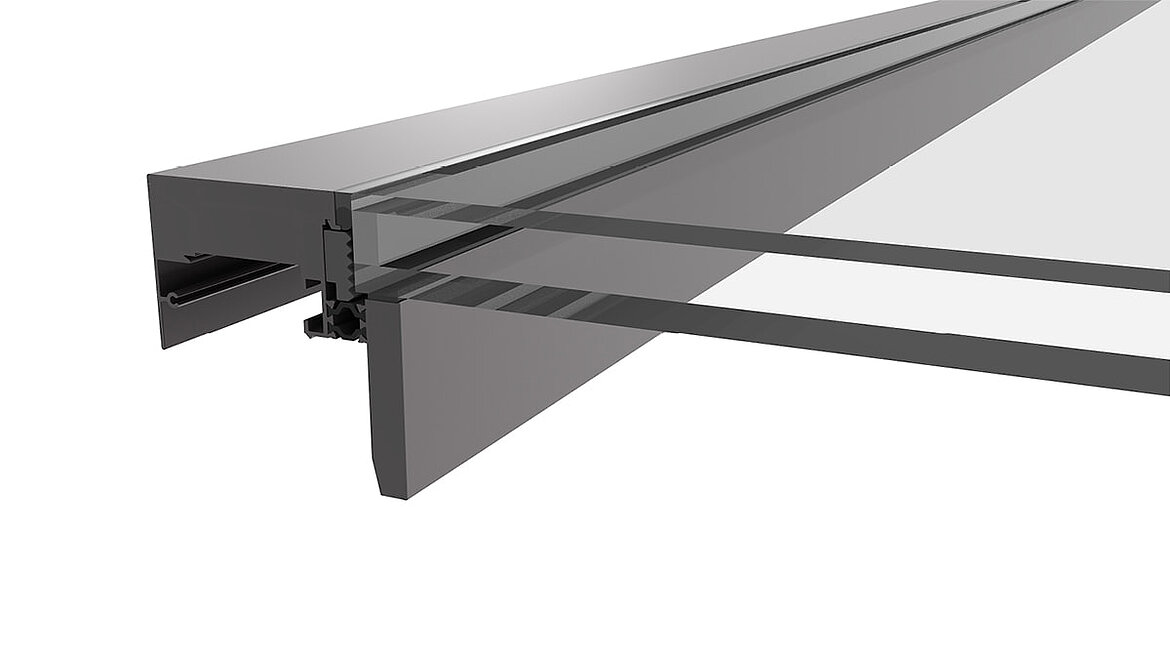

Przeszklenie termoizolacyjne
W102 Double TSG*
- Współczynnik Ug: ok. 1,1 W/(m2K)
- Współczynnik izolacyjności akustycznej: ok. 38 dB
- Przepuszczalność światła: ok. 80 %
- Przepuszczalność energii: ok. 62 %

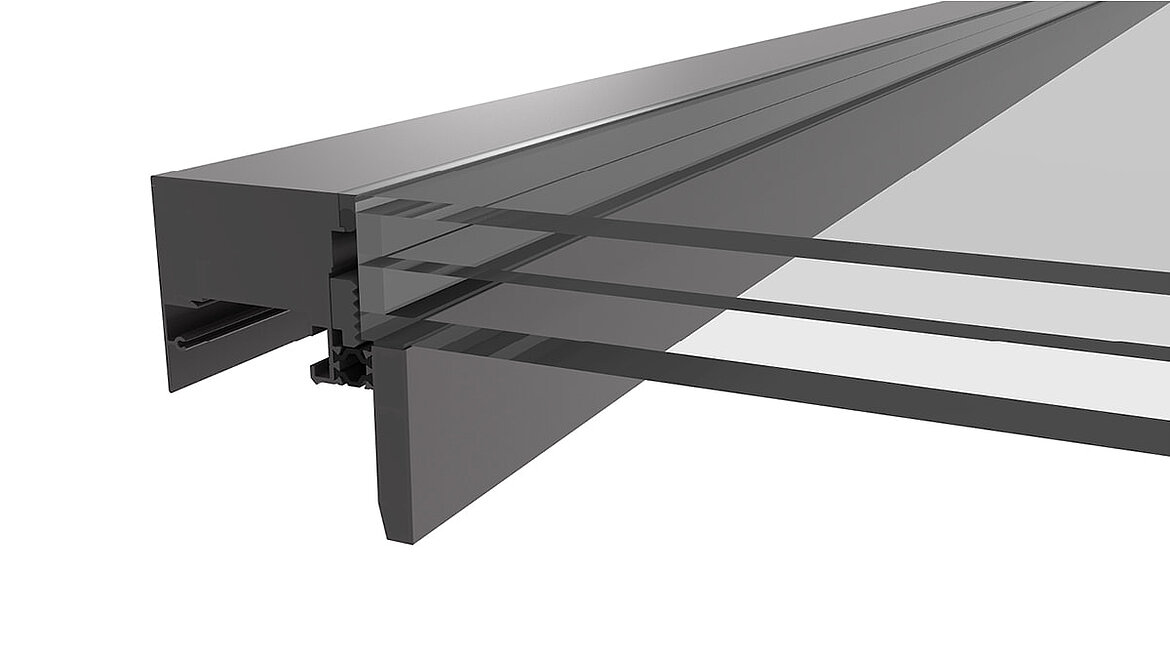

Przeszklenie termoizolacyjne
110 Triple TSG*
- Współczynnik Ug: ok. 0,6 W/(m²K)
- Współczynnik izolacyjności akustycznej: ok. 39 dB
- Przepuszczalność światła: ok. 72 %
- Przepuszczalność energii: ok. 51 %
Przeszklenie termoizolacyjne z matową, jasną powłoką (MLF**)
W103 Double TSG*
- Współczynnik Ug: ok. 1,1 W/(m²K)
- Współczynnik izolacyjności akustycznej: ok. 38 dB
- Przepuszczalność światła: ok. 54 %
- Przepuszczalność energii: ok. 59 %
Przeszklenie termoizolacyjne z matową, jasną powłoką (MLF**)
W303 Triple TSG*
- Współczynnik Ug: ok. 0,6 W/(m²K)
- Współczynnik izolacyjności akustycznej: ok. 39 dB
- Przepuszczalność światła: ok. 49 %
- Przepuszczalność energii: ok. 50 %

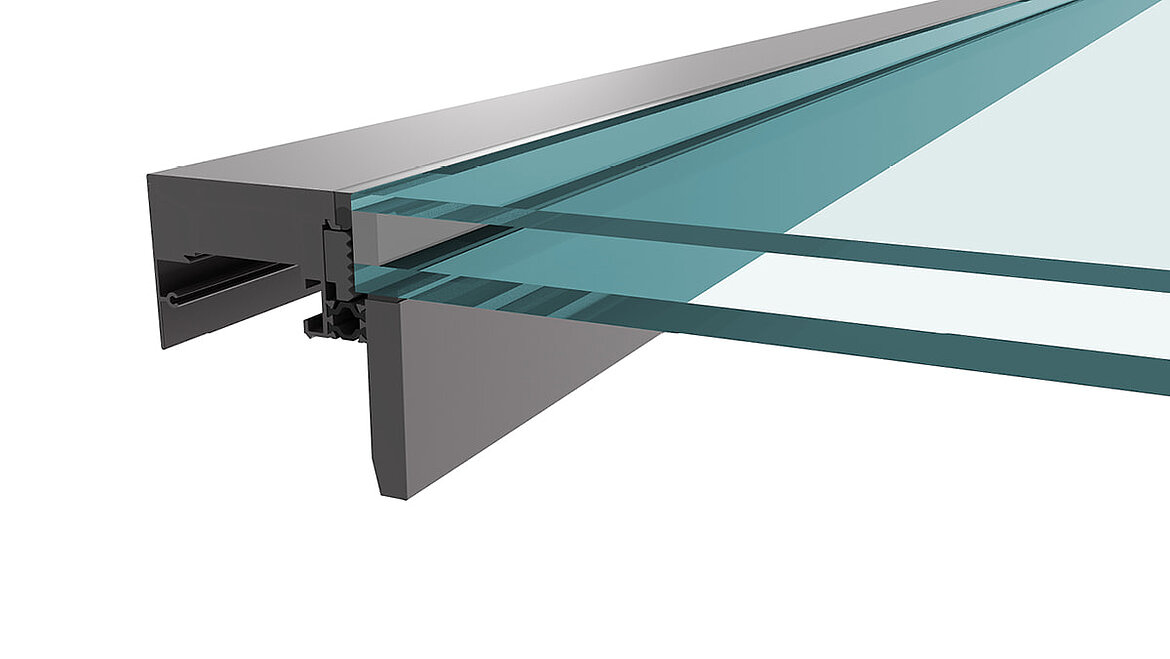

Przeszklenie izolacyjne, przeciwsłoneczne
S109 Double 60/30 TSG*
- Współczynnik Ug: ok. 1,1 W/(m²K)
- Współczynnik izolacyjności akustycznej: ok. 38 dB
- Przepuszczalność światła: ok. 61 %
- Przepuszczalność energii: ok. 30 %
Przeszklenie izolacyjne, przeciwsłoneczne
S117 Triple 60/30 TSG*
- Współczynnik Ug: ok. 0,6 W/(m²K)
- Współczynnik izolacyjności akustycznej: ok. 39 dB
- Przepuszczalność światła: ok. 55 %
- Przepuszczalność energii: ok. 28 %
Przeszklenie izolacyjne, przeciwsłoneczne z matową, jasną powłoką (MLF**)
S101 Double 50/25 TSG*
- Współczynnik Ug: ok. 1,1 W/(m²K)
- Współczynnik izolacyjności akustycznej: ok. 38 dB
- Przepuszczalność światła: ok. 49 %
- Przepuszczalność energii: ok. 27 %
Przeszklenie izolacyjne, przeciwsłoneczne z matową, jasną powłoką (MLF**)
S121 Triple 50/25 TSG*
- Współczynnik Ug: ok. 0,6 W/(m²K)
- Współczynnik izolacyjności akustycznej: ok. 39 dB
- Przepuszczalność światła: ok. 45 %
- Przepuszczalność energii: ok. 25 %

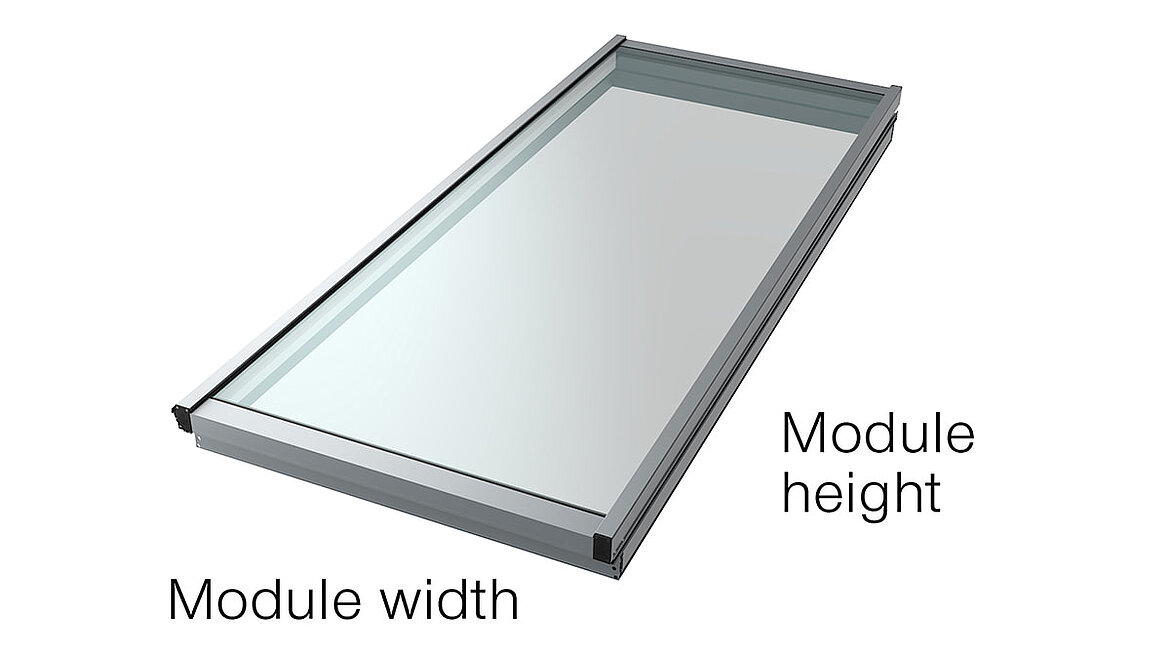

Wymiary
Świetlik modułowy LAMILUX Modular Glass Skylight MS78 jest przeznaczony do dachów jednospadowych i jest dostępny w szerokościach do 3,00 m i różnych wysokościach, przez co idealnie nadaje się do szerokiej gamy zastosowań. Dowolność konfiguracji pod względem szerokości i wysokości zapewnia dużą swobodę projektowania, umożliwiając dopełnienie projektu indywidualnym szklanym dachem dostosowanym do wymagań klienta i uwarunkowań architektonicznych. Nasz nowy szklany dach LAMILUX można zamontować przy nachyleniu przeszklenia od 5° do 30° w zależności od wymagań. W połączeniu z płaską konstrukcją powierzchni szklanej i profilem ramy po stronie okapu umożliwia to optymalne odprowadzanie wody, eliminując problem zabrudzonych krawędzi i zapewniając czystsze powierzchnie szklane.
Możliwe jest łączenie wszystkich wysokości i szerokości.
| Szerokość modułu (m) | |||||
|---|---|---|---|---|---|
| 0,675 | 0,75 | 0,80 | 0,90 | 1,00 | |
| 1,10 | 1,20 | 1,30 | |||
| Wysokość modułu (m) | |||||
|---|---|---|---|---|---|
| 0,70 | 0,90 | 1,10 | 1,30 | 1,50 | |
| 1,70 | 1,90 | 2,00 | 2,10 | 2,30 | |
| 2,50 | 2,70 | 3,00 | |||
Akcesoria
Świetlik modułowy LAMILUX Modular Glass Skylight MS78

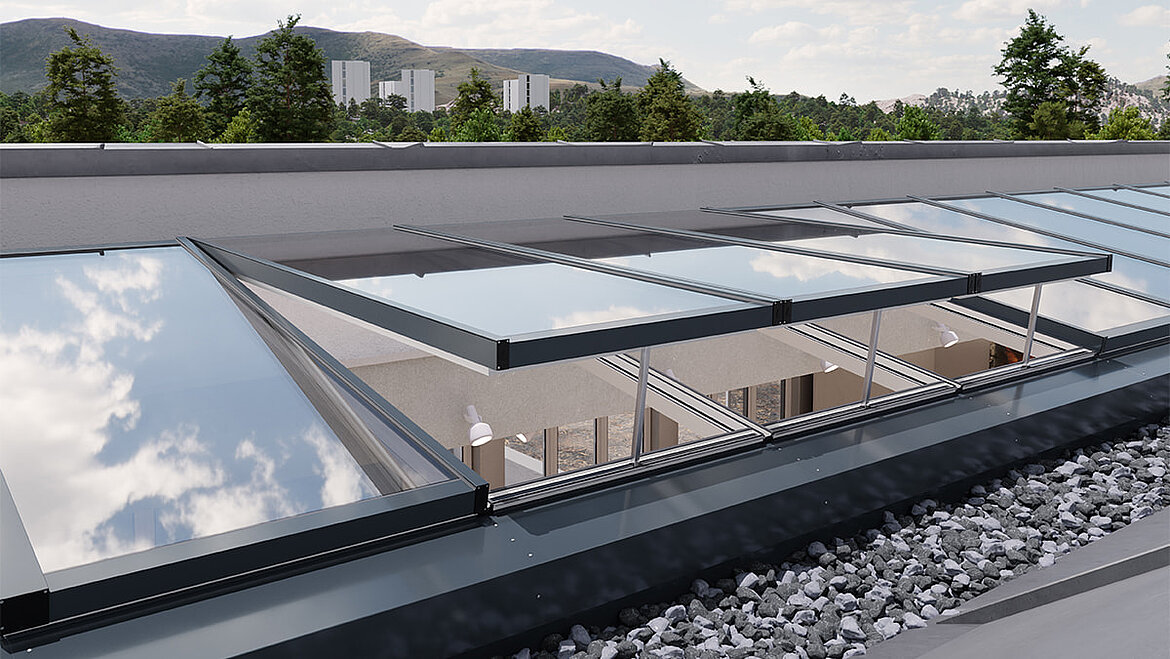

System przewietrzania
Nasz system oferuje znaczną powierzchnię wentylacji i pełną różnorodność zastosowanych elementów. Otwory wentylacyjne mogą być umieszczone szeregowo w dowolnej liczbie, bez konieczności stosowania stałych modułów pomiędzy nimi. Jednocześnie są połączone w taki sposób, że nie wymagają ramy mocującej, co oznacza, że zapewniają pełną wentylację i doświetlenie systemu profili nośnych. Pozwala to uzyskać jednolity wygląd: otwierane otwory wentylacyjne i stałe panele wyglądają tak samo i tworzą harmonijną całość. Nawet mechanizm napędu nie psuje tego obrazu. Umożliwiają one otwarcie na szerokość 250 mm i są ukryte w systemie profili. W tym połączeniu system otworów wentylacyjnych stanowi absolutną innowację w dziedzinie budowy szklanych dachów.

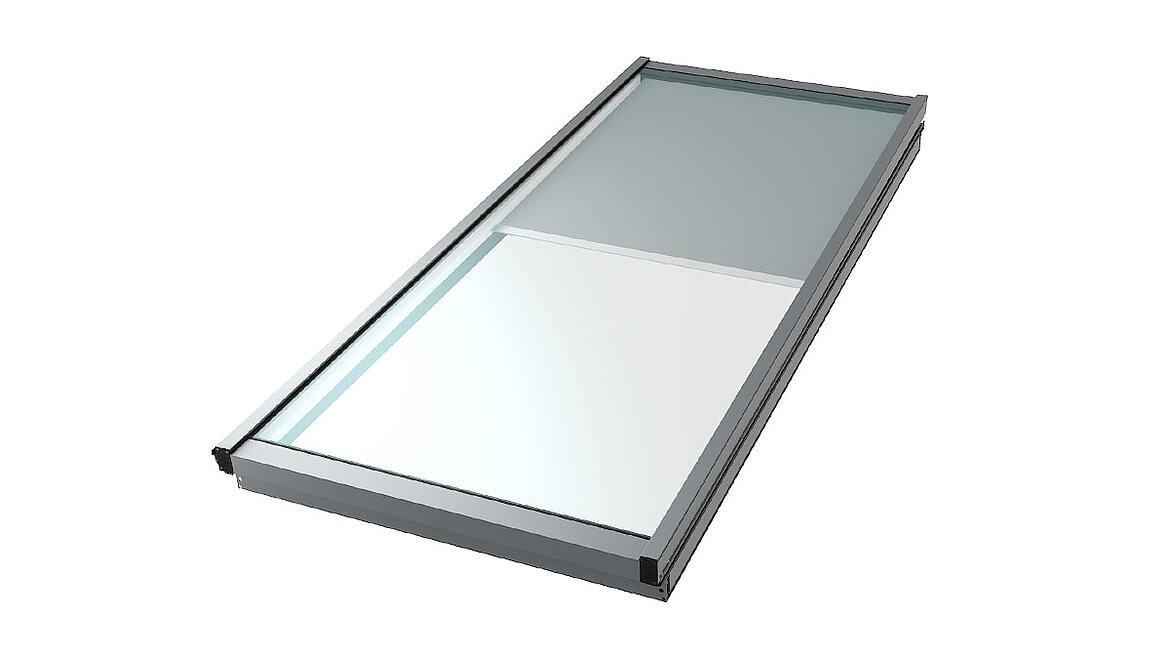

Rolety wewnętrzne
Opcjonalnie świetlik LAMILUX Modular Glass Skylight MS78 można wyposażyć w roletę wewnętrzną zapewniającą optymalną prywatność, ochronę przed słońcem i oślepiającym światłem. Nasz system rolet do świetlików modułowych LAMILUX Modular Glass Skylight MS78 wyróżnia się minimalistyczną konstrukcją, która idealnie komponuje się z ogólnym wyglądem szklanego dachu. Osłona przeciwsłoneczna w świetliku MS78 jest poprowadzona na cienkich linkach, dzięki czemu po otwarciu praktycznie nie zmniejsza powierzchni doświetlenia. Nasze rolety wewnętrzne oferują szereg korzyści pod względem zacieniania wnętrza. Zamontowanie rolety ogranicza promieniowanie słoneczne i ogranicza nagrzewanie się pomieszczeń. Jednocześnie pozwala to uniknąć oślepiającego światła słonecznego.
Dane techniczne
Świetlik modułowy LAMILUX Modular Glass Skylight MS78
Konstrukcja modułowa

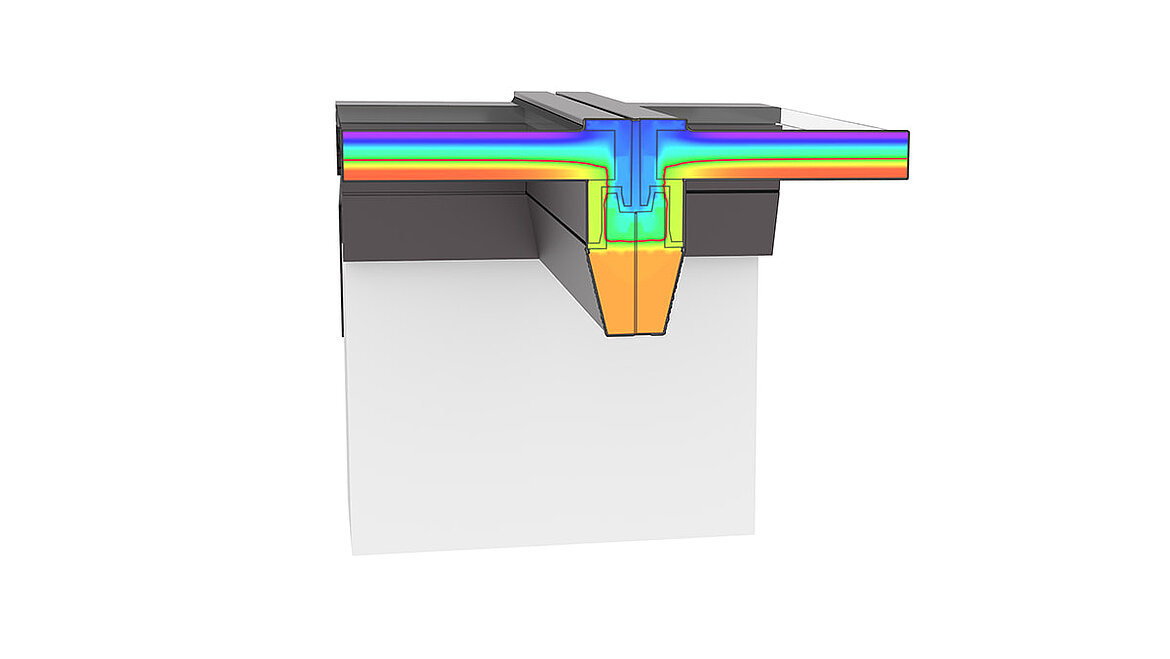

Sprawdzona efektywność energetyczna

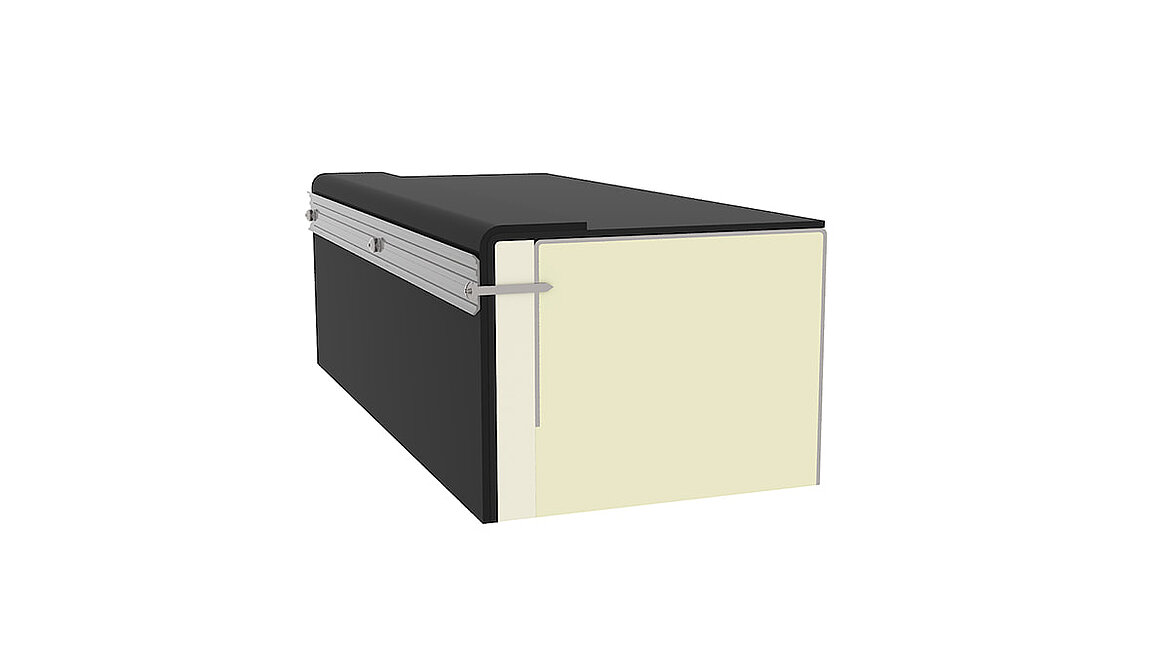

Mocowanie konstrukcyjne
Ze względu na zastosowanie innowacyjnych konwerterów obciążenia świetliki LAMILUX Modular Glass Skylight MS78 można montować bezpośrednio na powierzchniach nośnych, takich jak beton, drewno i stal, bez konieczności stosowania dodatkowych profili. Dzięki specjalnej konstrukcji naszego szklanego dachu nie ma potrzeby stosowania dodatkowego profilu do stworzenia stabilnego i bezpiecznego połączenia oraz kompensowania odchyłek w obrębie powierzchni. Oszczędza to czas i koszty podczas montażu oraz czyni go bardziej elastycznym pod względem wymaganej powierzchni.
